MABO Duschwannen­füsse

Lösungen für Stahl- und Acrylwannen

Duschwannenfüsse im Detail

Ob für flache Duschwannen aus Acryl oder Stahl, ob Viereck, Fünfeck oder Viertelkreis, ob ebenerdig, bodenbündig oder teileingelassen, mit mabo Duschwannenfüßen treffen Sie die richtige Wahl.

Hochwertige Qualitätsmaterialien, solide Verarbeitung, vielseitige Einstellungsmöglichkeiten und exzellente Schalldämmwerte zeichnen unsere Produkte im Segment der Duschwannenfüße aus.

  • Schnell und einfach zu montieren
  • Sicherer und stabiler Halt
  • Langlebigkeit durch Verwendung von hochwertigen Qualitätsmaterialien
  • Einfaches Ausrichten und Justieren der Stellfüße während der gesamten Montage
  • Flexible Höhenverstellbereiche der Stellfüße
  • Speziell entwickelte Dreh- & Pendellager mit optimierter Körperschallentkopplung
MABO Duschwannen - Füsse
Duschwannen­fuß DWF UNIVERSAL

DWF / DFW flat / DWF GIGA / DWF GIGA flat

  • Für Stahl- und Acrylduschwannen
  • Variabel verstellbare Stellfüße
  • Innovative körperschallentkoppelte Drehlager in den Stellfüßen
Duschwannen­fuß DWF 6 / DWF 6 flat /  DWF 6 GIGA flat+

DWF 6 / DWF 6 flat / DWF 6 GIGA flat+

  • Alternative zum Montagerahmen
  • Für Stahl- und Acrylduschwannen
  • Variabel verstellbare Stellfüße
  • Stellfüße mit speziell entwickelten Dreh- & Pendellagern zum Schrägstellungsausgleich
Duschwannen­fuß DWF UNIVERSAL

DWF UNIVERSAL

  • Extra stabile Ausführung für Eckduschwannen aus Acryl
  • Höhenverstellbare Wannenrandunterstützung im Einstiegsbereich und der hinteren Raumecke
  • Stellfüße mit speziell entwickelten Dreh- & Pendellagern zum Schrägstellungsausgleich

Duschwannenfuß für Stahl und Arcrylduschwannen

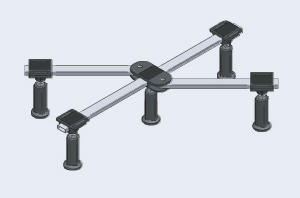

DWF

  • Artikelnummer:101 310
  • Material:Stahl / Acryl
  • Größen:700 x 700 mm bis 900 x 900 mm
  • Höhenverstellbar:135 – 200 mm
  • Stellfüße:5 Stück
  •  - höhenverstellbar
  •  - axial verschiebbar
  •  - Drehlager
  •  - körperschallentkoppelt
  • Befestigung an Stahlwannen:selbstklebende Auflageflächen
  • Befestigung an Acrylwannen:*Verschraubung der Auflageflächen
  • im Lieferumfang enthalten:- ausführliche Montageanweisung
  •  - Befestigungsmaterial
  • Schallschutz geprüft nach DIN 4109:**Schallschutzgutachten für den Einbau mit Acryl- und
  •  Stahlduschwannen

DWF flat

  • Artikelnummer:101 315
  • Material:Stahl / Acryl
  • Größen:700 x 700 mm bis 900 x 900 mm
  • Höhenverstellbar:90 – 120 mm
  • Stellfüße:5 Stück
  •  - höhenverstellbar
  •  - axial verschiebbar
  •  - Drehlager
  •  - körperschallentkoppelt
  • Befestigung an Stahlwannen:selbstklebende Auflageflächen
  • Befestigung an Acrylwannen:*Verschraubung der Auflageflächen
  • im Lieferumfang enthalten:- ausführliche Montageanweisung
  •  - Befestigungsmaterial
  • Schallschutz geprüft nach DIN 4109:**Schallschutzgutachten für den Einbau mit Acryl- und
  •  Stahlduschwannen

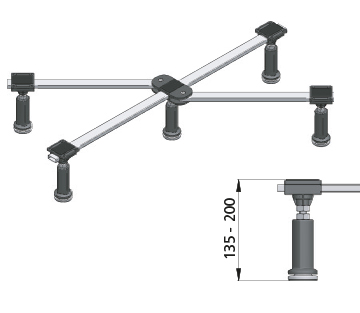

DWF GIGA

  • Artikelnummer:101 320
  • Material:Stahl / Acryl
  • Größen:800 x 750 mm bis 1.000 x 1.000 mm
  • Höhenverstellbar:135 – 200 mm
  • Stellfüße:5 Stück
  •  - höhenverstellbar
  •  - axial verschiebbar
  •  - Drehlager
  •  - körperschallentkoppelt
  • Befestigung an Stahlwannen:selbstklebende Auflageflächen
  • Befestigung an Acrylwannen:*Verschraubung der Auflageflächen
  • im Lieferumfang enthalten:- ausführliche Montageanweisung
  •  - Befestigungsmaterial
  • Schallschutz geprüft nach DIN 4109:**Schallschutzgutachten für den Einbau mit Acryl- und
  •  Stahlduschwannen

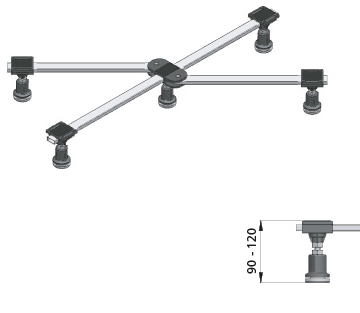

DWF GIGA flat

  • Artikelnummer:101 325
  • Material:Stahl / Acryl
  • Größen:800 x 750 mm bis 1.000 x 1.000 mm
  • Höhenverstellbar:90 – 120 mm
  • Stellfüße:5 Stück
  •  - höhenverstellbar
  •  - axial verschiebbar
  •  - Drehlager
  •  - körperschallentkoppelt
  • Befestigung an Stahlwannen:selbstklebende Auflageflächen
  • Befestigung an Acrylwannen:*Verschraubung der Auflageflächen
  • im Lieferumfang enthalten:- ausführliche Montageanweisung
  •  - Befestigungsmaterial
  • Schallschutz geprüft nach DIN 4109:**Schallschutzgutachten für den Einbau mit Acryl- und
  •  Stahlduschwannen

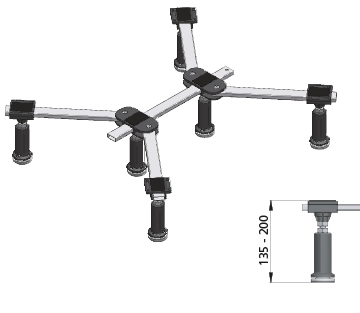

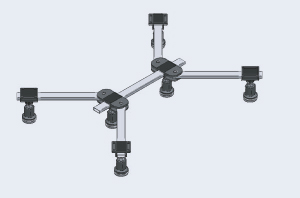

DWF-6

  • Artikelnummer:101 330
  • Material:Stahl / Acryl
  • Größen:800 x 800 mm bis 1.200 x 1.200 mm
  • Höhenverstellbar:135 – 200 mm
  • Stellfüße:6 Stück
  •  - höhenverstellbar
  •  - axial verschiebbar
  •  - Dreh- & Pendellager
  •  - körperschallentkoppelt
  • Befestigung an Stahlwannen:selbstklebende Auflageflächen
  • Befestigung an Acrylwannen:*Verschraubung der Auflageflächen
  • im Lieferumfang enthalten:- ausführliche Montageanweisung
  •  - Befestigungsmaterial

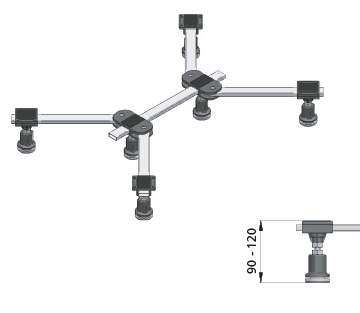

DWF-6 flat

  • Artikelnummer:101 335
  • Material:Stahl / Acryl
  • Größen:800 x 800 mm bis 1.200 x 1.200 mm
  • Höhenverstellbar:90 – 120 mm
  • Stellfüße:6 Stück
  •  - höhenverstellbar
  •  - axial verschiebbar
  •  - Dreh- & Pendellager
  •  - körperschallentkoppelt
  • Befestigung an Stahlwannen:selbstklebende Auflageflächen
  • Befestigung an Acrylwannen:*Verschraubung der Auflageflächen
  • im Lieferumfang enthalten:- ausführliche Montageanweisung
  •  - Befestigungsmaterial

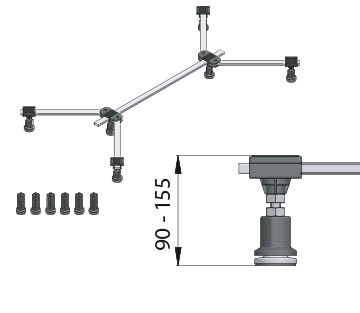

DWF-6 GIGA flat +

  • Artikelnummer:101 340
  • Material:Stahl / Acryl
  • Größen:900 x 900 mm bis 1.200 x 1.500 mm
  • Höhenverstellbar:90 – 120 mm
  •  135 – 155 mm***
  • Stellfüße:6 Stück (flach) montiert +
  •  6 Wechselstellfüße (hoch)
  •  - höhenverstellbar
  •  - axial verschiebbar
  •  - Dreh- & Pendellager
  •  - körperschallentkoppelt
  • Befestigung an Stahlwannen:selbstklebende Auflageflächen
  • Befestigung an Acrylwannen:*Verschraubung der Auflageflächen
  • im Lieferumfang enthalten:- ausführliche Montageanweisung
  •  - Befestigungsmaterial

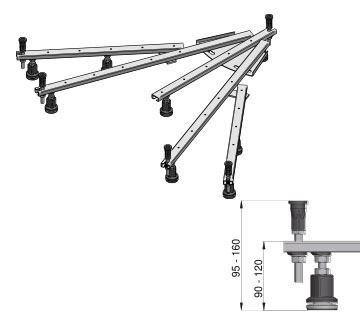

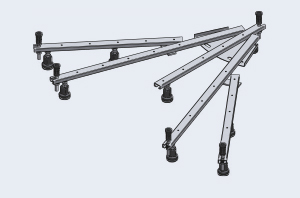

DWF UNIVERSAL

  • Artikelnummer:101 345
  • Material:Acryl
  • Größen:800 x 800 mm bis 1.000 x 1.000 mm
  • Höhenverstellbar:90 – 120 mm
  • Stellfüße:8 Stück
  •  - höhenverstellbar
  •  - axial verschiebbar
  •  - Dreh- & Pendellager
  •  - körperschallentkoppelt
  • Befestigung an Stahlwannen:
  • Befestigung an Acrylwannen:* Verschraubung der Auflageflächen, 5 Stück Wannenrandabstützungen
  • im Lieferumfang enthalten:- ausführliche Montageanweisung
  •  - Befestigungsmaterial

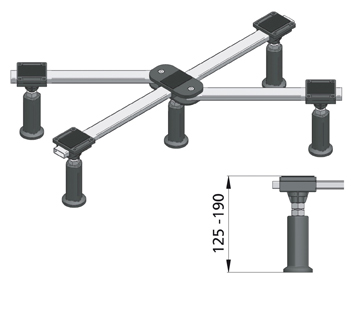

DWF BASIC

  • Artikelnummer:101 305
  • Material:Stahl /  Acryl
  • Größen:700 x 700 mm bis 900 x 900 mm
  • Höhenverstellbar:125 – 190 mm
  • Stellfüße:5 Stück
  •  - höhenverstellbar
  •  - axial verschiebbar
  • Befestigung an Stahlwannen:selbstklebende Auflageflächen
  • Befestigung an Acrylwannen:* Verschraubung der Auflageflächen
  • im Lieferumfang enthalten:- ausführliche Montageanweisung, Befestigungs- material
  •  - Befestigungsmaterial
  • Schallschutz geprüft nach DIN 4109:für dies Modell nicht erhältlich

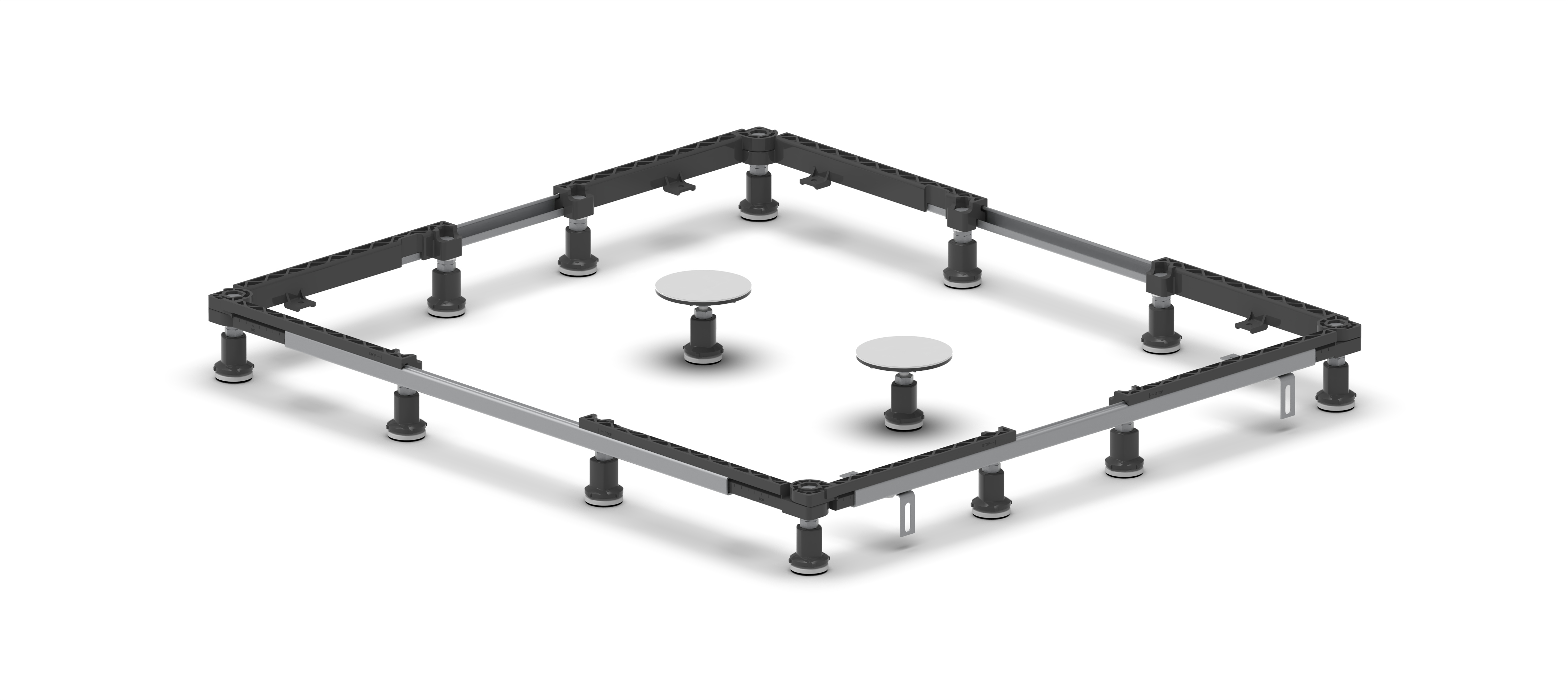

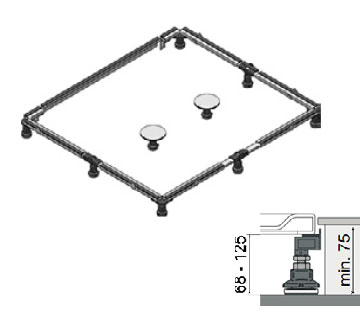

Montagerahmen 1200

  • Artikelnummer:101390
  • Material:Stahl / Acryl / Mineralguss**
  • Größen:700 x 800 (wandseitig) bis 1200 x 1200 mm
  • Höhenverstellbar:68 - 125 mm (+ Wannenrandhöhe)
  • Stellfüße:- 7 Stellfüße montiert (Einstellbereich 68 – 90 mm)
  •  - 2 Mittenabstützungen
  •  - 9 Wechselstellfüße (Einstellbereich 90 – 120 mm)
  •  - Alle Stellfüße mit Dreh- und Pendellager sowie Körperschallentkopplung.
  • Befestigung an Wanne:- Die Wanne wird auf den Montagerahmen aufgelegt
  •  - Die Mittenunterstützungen werden bei Acrylwannen verschraubt*,
  •   bei Stahl- o. Mineralgusswannen geklebt
  • im Lieferumfang enthalten:- ausführliche Montageanweisung
  •  - Nivellinos zur Höheneinstellung der Mittenunterstützungen (Montagehilfe)
  •  - Montagehilfen für ein vereinfachtes u. positionsgenaues Auflegen der
  •  Wanne auf den Montagerahmen
  •  - Befestigungsmaterial
  •  Schallschutz geprüft*** nach DIN 4109 / VDI 4100

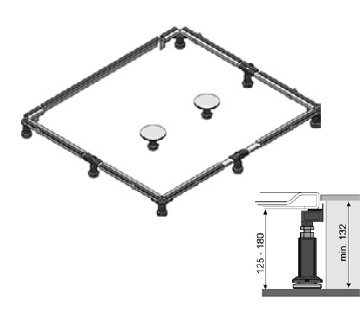

Montagerahmen 1200-H

  • Artikelnummer:101 394
  • Material:Stahl / Acryl / Mineralguss**
  • Größen:700 x 800 (wandseitig) bis 1200 x 1200 mm
  • Höhenverstellbar:125 – 180 mm (+ Wannenrandhöhe)
  • Stellfüße:- 7 Stellfüße montiert (Einstellbereich 68 – 90 mm)
  •  - 2 Mittenabstützungen
  •  - 9 Wechselstellfüße (Einstellbereich 90 – 120 mm)
  •  - Alle Stellfüße mit Dreh- und Pendellager sowie Körperschallentkopplung.
  • Befestigung an Wanne:- Die Wanne wird auf den Montagerahmen aufgelegt
  •  - Die Mittenunterstützungen werden bei Acrylwannen verschraubt*,
  •   bei Stahl- o. Mineralgusswannen geklebt
  • im Lieferumfang enthalten:- ausführliche Montageanweisung
  •  - Nivellinos zur Höheneinstellung der Mittenunterstützungen (Montagehilfe)
  •  - Montagehilfen für ein vereinfachtes u. positionsgenaues Auflegen der
  •  Wanne auf den Montagerahmen
  •  - Befestigungsmaterial
  •  Schallschutz geprüft*** nach DIN 4109 / VDI 4100

Montagerahmen 1800

  • Artikelnummer:101 395
  • Material:Stahl / Acryl / Mineralguss**
  • Größen:700 x 1.200 bis 1.200 x 1.800 mm
  • Höhenverstellbar:68 – 125 mm (+ Wannenrandhöhe)
  • Stellfüße:- 8 Stellfüße montiert (Einstellbereich 68 – 90 mm)
  •  - 3 Mittenabstützungen
  •  - 11 Wechselstellfüße (Einstellbereich 90 – 120 mm)
  •  - Alle Stellfüße mit Dreh- und Pendellager sowie Körperschallentkopplung.
  • Befestigung an Wanne:- Die Wanne wird auf den Montagerahmen aufgelegt
  •  - Die Mittenunterstützungen werden bei Acrylwannen verschraubt*,
  •   bei Stahl- o. Mineralgusswannen geklebt
  • im Lieferumfang enthalten:- ausführliche Montageanweisung
  •  - Nivellinos zur Höheneinstellung der Mittenunterstützungen (Montagehilfe)
  •  - Montagehilfen für ein vereinfachtes u. positionsgenaues Auflegen der
  •  Wanne auf den Montagerahmen
  •  - Befestigungsmaterial
  •  Schallschutz geprüft*** nach DIN 4109 / VDI 4100

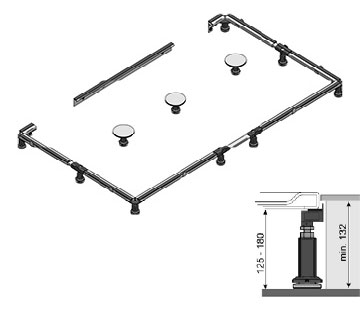

Montagerahmen 1800-H

  • Artikelnummer:101 399
  • Material:Stahl / Acryl / Mineralguss**
  • Größen:700 x 1.200 bis 1.200 x 1.800 mm
  • Höhenverstellbar:125 – 180 mm (+ Wannenrandhöhe)
  • Stellfüße:- 8 Stellfüße montiert (Einstellbereich 68 – 90 mm)
  •  - 3 Mittenabstützungen
  •  - 11 Wechselstellfüße (Einstellbereich 90 – 120 mm)
  •  - Alle Stellfüße mit Dreh- und Pendellager sowie Körperschallentkopplung.
  • Befestigung an Wanne:- Die Wanne wird auf den Montagerahmen aufgelegt
  •  - Die Mittenunterstützungen werden bei Acrylwannen verschraubt*,
  •   bei Stahl- o. Mineralgusswannen geklebt
  • im Lieferumfang enthalten:- ausführliche Montageanweisung
  •  - Nivellinos zur Höheneinstellung der Mittenunterstützungen (Montagehilfe)
  •  - Montagehilfen für ein vereinfachtes u. positionsgenaues Auflegen der
  •  Wanne auf den Montagerahmen
  •  - Befestigungsmaterial
  •  Schallschutz geprüft*** nach DIN 4109 / VDI 4100

*      Schrauben sind im Lieferumfang enthalten
**    In Verbindung mit mabo-Montagezubehör, entsprechend einem Kombi-Set /A oder /S
***   Wechsel-Stellfüße im Lieferunfang enthalten

Duschwannen­fuß- Sets

Basic-Set

  • Mindestausstattung für eine fachgerechte Wannenmontage
  • reduzierte Ausführung aus den Kombi-Sets.
  • Bei entsprechender Ergänzung der Montagematerialien kann die Wanne nach DIN 4109 eingebaut werden.
  • Alle Produkte wurden in der Zusammenstellung eines Kombi-Set im Fraunhofer Institut Stuttgart nach DIN 4109 / VDI 4100 geprüft.

Kombi-Set

  • Kombi-Set / A für Acryl- Wannen
  • Kombi-Set / S für Stahl- Wannen.
  • Alle Sets wurden im Fraunhofer Institut Stuttgart nach DIN 4109 / VDI 4100 geprüft

Profi-Dicht-Set

  • Mindestausstattung für eine fachgerechte Wannenmontage mit Wannenrand- Abdichtung.
Set
Duschwannenfuß
bis 1.000 x 1.000 mm
DWF GIGA ... (H = 135 - 200 mm) DWF GIGA flat ... (H = 90 - 120 mm)
Kombi-Set / A
für Acrylduschwannen
101 324 101 329
Duschwannenfuß
+ Wandanker PREMIUM
+ Wannendämmprofil PLUS
+ Abmauerungs-Dämmprofil
Duschwannenfuß dfw-giga-101-324 Duschwannenfuß dfw-giga-101-329
Kombi-Set / S
für Stahlduschwannen
101 323 101 328
Duschwannenfuß
+ Wandanker PREMIUM
+ Wannendämmprofil PLUS
+ Abmauerungs-Dämmprofil
+ ADM 4
Duschwannenfuß dfw-giga-101-323 Duschwannenfuß dfw-giga-101-328
Dicht-Set / A
für Acrylduschwannen
101 322 101 327
Duschwannenfuß
+ WRL 2
+ Wannendichtband
+ Wannendämmprofil MONO
Duschwannenfuß dfw-giga-101-322 Duschwannenfuß dfw-giga-101-327
Dicht-Set / S
für Stahlduschwannen
101 314 101 319
Duschwannenfuß
+ Wandanker PREMIUM
+ Wannendichtband PREMIUM 3,0 m
+ Abmauerungs-Dämmprofil
+ Anti-Dröhn-Matten ADM-4
Duschwannenfuß dfw-giga-101 314 Duschwannenfuß dfw-giga-DWF_101_319

Symbolerklärung

  • Rechteck – Duschwanne
  • Fünfeck – Duschwanne / Eckbadewanne
  • Viertelkreis – Duschwanne / Eckbadewanne
  • Rechteck – Badewanne
  • Sechseck – Badewanne
  • Ovale – Badewanne
  • Raumspar – Badewanne
  • Befestigungsprodukt
  • Schalldämmprodukt
  • Dichtungsprodukt
  • Pflege- / Reparaturprodukt
